Was ist NetPlan?

NetPlan ist ein Windows-Programm zur professionellen Netzwerkdokumentation und -planung — entwickelt für Techniker, Elektriker und IT-Dienstleister, die Netzwerke schnell, sauber und nachvollziehbar dokumentieren müssen. Statt aufwendiger Workarounds in Word, Visio oder Excel bietet NetPlan alles in einer einzigen Anwendung: grafische Planung, Geräteverwaltung und druckfertige Berichte.

// Funktionen im Überblick

Blätter für Etagen & Gebäude

Reiter wie in Excel, frei benennbar. Verbindungen über Blätter hinweg verweisen auf ihr Gegenstück – im PDF eine Planseite je Blatt.

Grundriss / Plan hinterlegen

Je Blatt einen Grundriss als Bild, PDF oder DXF unter die Planung legen – abgeblendet, verschieb- und skalierbar, im dunklen Design invertiert, auch im PDF.

Maßstab & Kabellängen

Maßstab festlegen (bei DXF automatisch), Strecken in Metern messen und Kabellängen entlang des Leitungswegs berechnen – mit Reserve und Zuschlag.

Stempel – über 140 Planzeichen

Brandmeldeanlage, Löschanlage, Netzwerk/IT, Elektro und Sicherheit/Video. Symbol wählen, in den Plan klicken – die Namen zählen weiter (RM 1, RM 2 …), Stempel lassen sich verkabeln wie Geräte.

Eigene Stempel-Pakete

Eigene oder lizenzierte Symbole aus PDF (je Seite ein Stempel), Bildern oder ZIP importieren, weitergeben und nutzen – gesetzte Stempel reisen in der Projektdatei mit.

Zonen sperren & kopieren

Zonen samt Geräten kopieren und einfügen, Geräte und Zonen per Rechtsklick sperren.

Rack-Ansicht

Schränke mit Höheneinheiten und realistischer Front, mehrere Racks nebeneinander. Belegung, Leistung, Abwärme und Gewicht auf einen Blick.

Patchfelder & Patchkabel

Patchfelder Kupfer und LWL mit Stecker- und Faserangabe, PDU, Blenden. Ports belegen, Patchkabel per Ziehen von Port zu Port.

Port-Listen

Alle Ports je Switch, Router, Firewall und Server mit Patchfeld-Port, Ziel, Kabel und VLAN – direkt bearbeitbar, als PDF-Anhang und Excel-Blatt.

VLANs

VLANs an Kabeln und Patchfeld-Ports, farbige Darstellung im Plan und Hervorheben einzelner VLANs.

IP-Adressplan

Subnetze mit belegten und freien Adressen, doppelte Adressen werden erkannt, „Nächste freie IP“ direkt im Gerät.

Geräte importieren

Gerätelisten aus Excel oder CSV übernehmen – Spalten werden automatisch erkannt, vorhandene Geräte aktualisiert, Importvorlage inklusive.

Schneller arbeiten

Mehrere Geräte auf einmal bearbeiten, beim Kopieren zählen Name, IP und Kabelbezeichnung automatisch weiter, Zonen nehmen ihren Inhalt beim Verschieben mit.

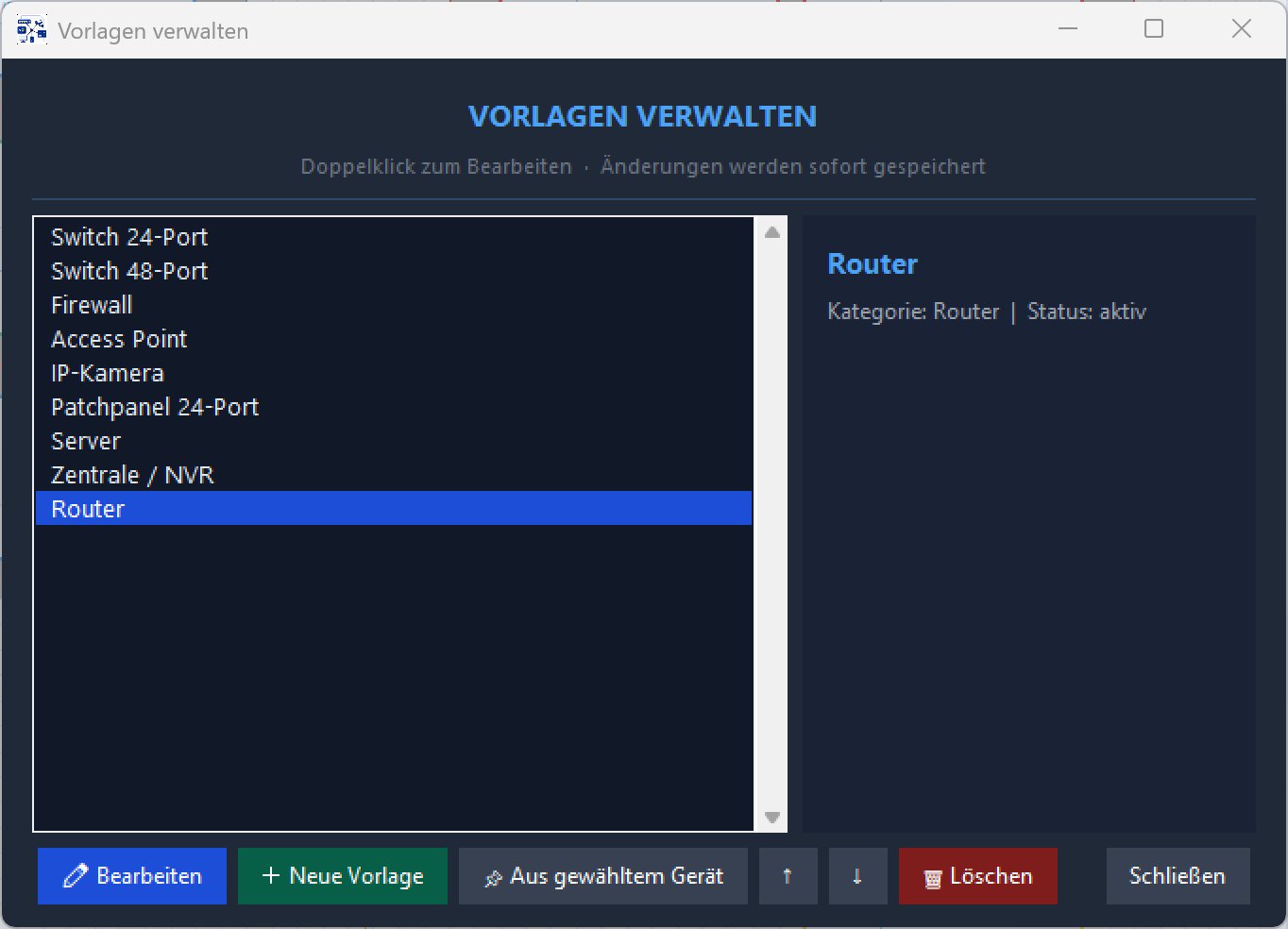

Gerätevorlagen teilen

Eigene Vorlagen exportieren und bei Kollegen importieren – wahlweise mit Gerätebild.

Fotos & Dokumente

Typenschild, Einbauort, Datenblätter direkt am Gerät oder zum Projekt – alles in einer Projektdatei.

Gerätedatenblatt

Ein PDF je Gerät mit allen Angaben, Verbindungen, Port- und Patchbelegung, Fotos und Dokumenten – per Rechtsklick.

Etiketten

Für Kabel, Ports und Geräte – A4-Bögen oder CSV für Etikettendrucker. Beschriftung frei wählbar, Nummerierung automatisch oder selbst.

QR-Codes auf Etiketten

Klartext plus NetPlan-Kennung: mit dem Handy lesen oder ins Suchfeld scannen und direkt zum Gerät oder Kabel springen.

Revisionen

Planstände einfrieren (A, B, C …) und vergleichen: neue, geänderte und entfernte Geräte und Kabel als Liste, PDF, Excel oder farbig im Plan. Revisionstabelle im PDF.

Abnahmeprotokoll

Als PDF mit Prüfpunkten, Mängelliste und Unterschriftsfeldern – die Angaben bleiben im Projekt gespeichert.

Übergabepaket

Ein ZIP für den Kunden mit PDF, Excel, Abnahmeprotokoll, Dokumenten und Fotos – auf Wunsch AES-256-verschlüsselt.

Drucken bis A0

PDF von A4 bis A0 für den Plotter, optional mit Deckblatt und Firmenlogo – oder direkt an Drucker oder Plotter senden.

Dokumente auf Englisch

PDF, Datenblätter, Etiketten, Abnahmeprotokoll und Excel auf Deutsch oder Englisch – unabhängig von der Oberfläche.

Aufgaben & Einführung

Alle offenen Aufgaben und das Archiv in einem Fenster – dazu eine geführte Einführung mit Vorführung in einer Demo-Zeichnung.

Grafische Netzwerkplanung

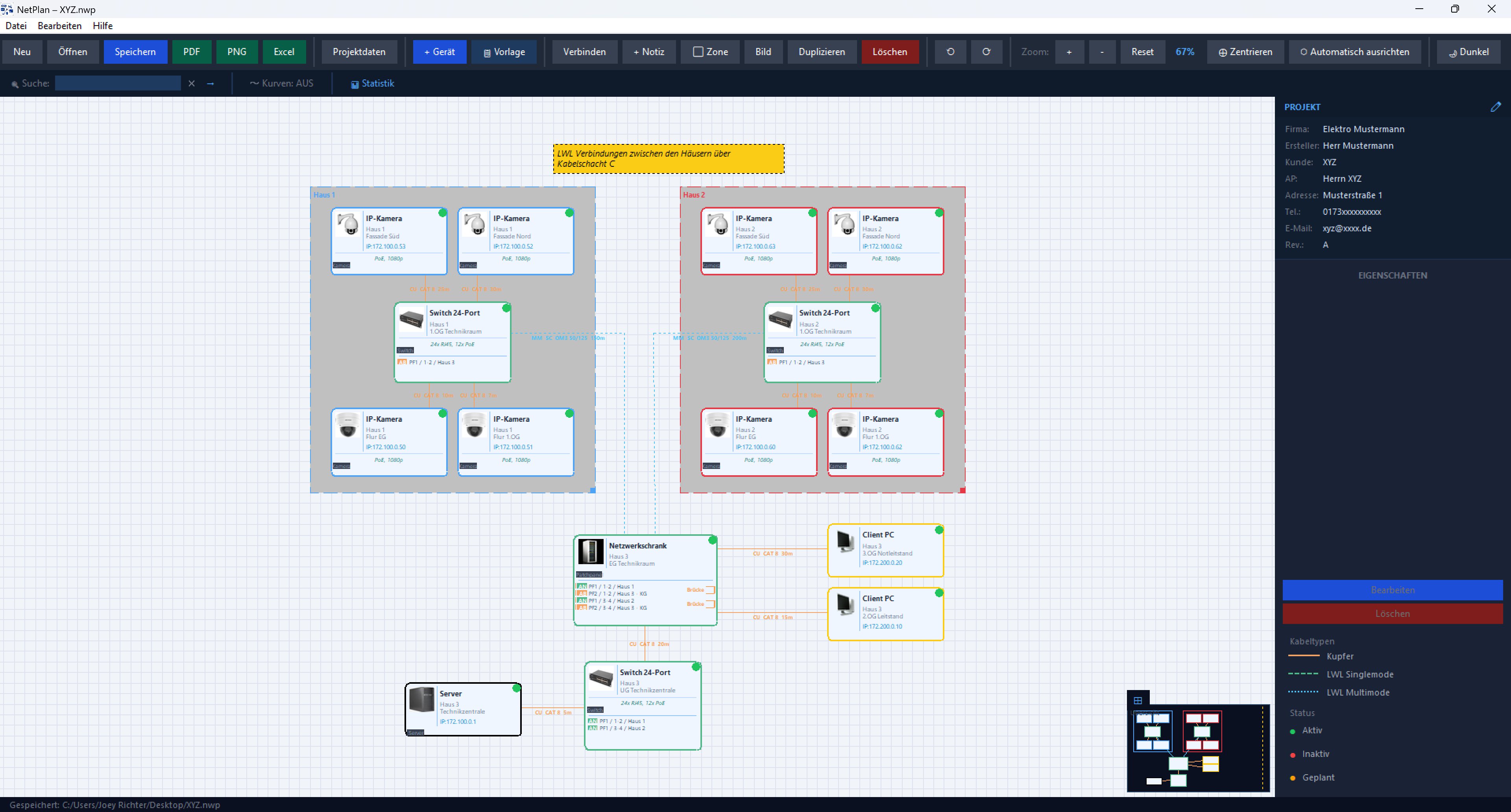

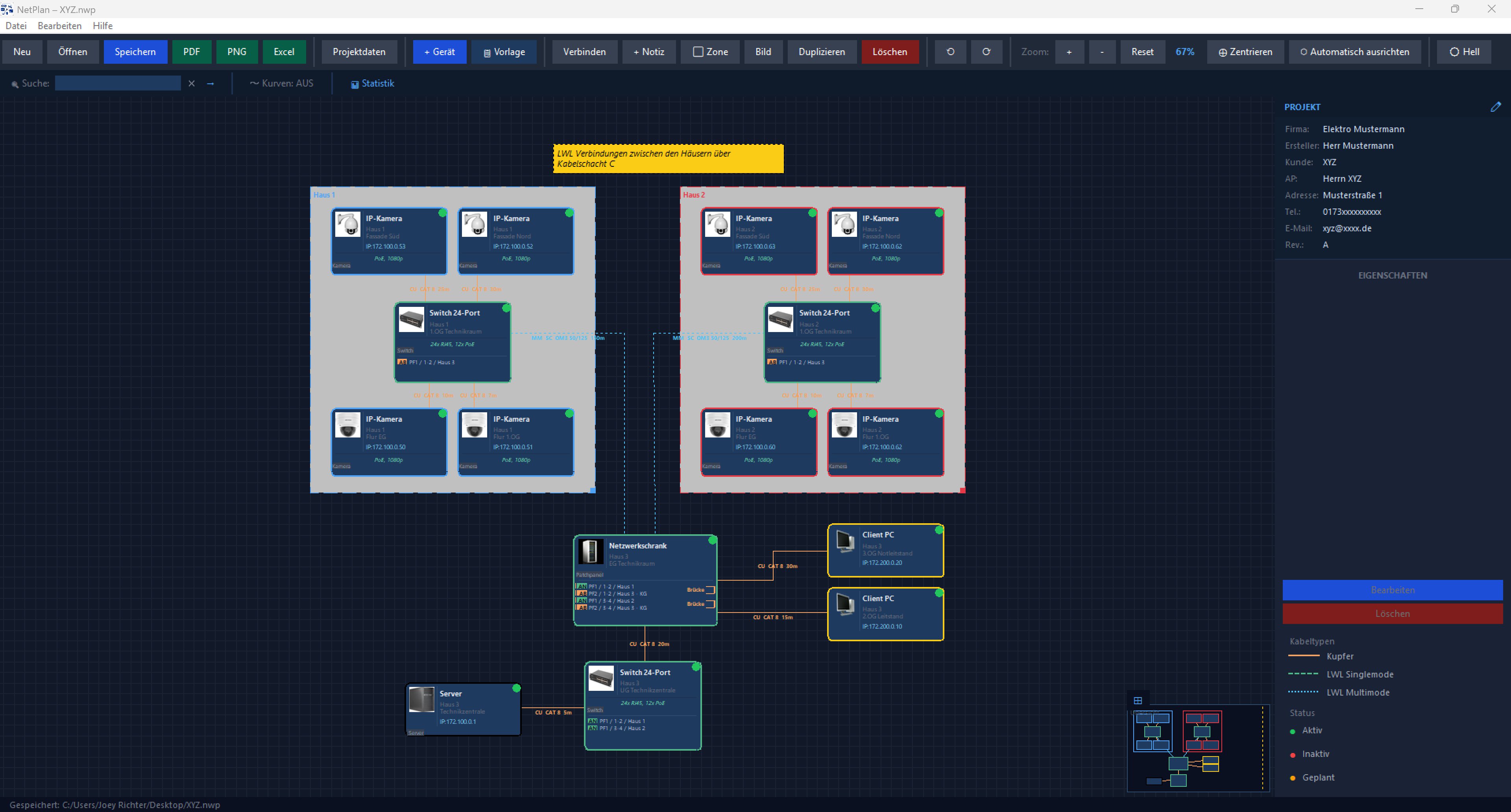

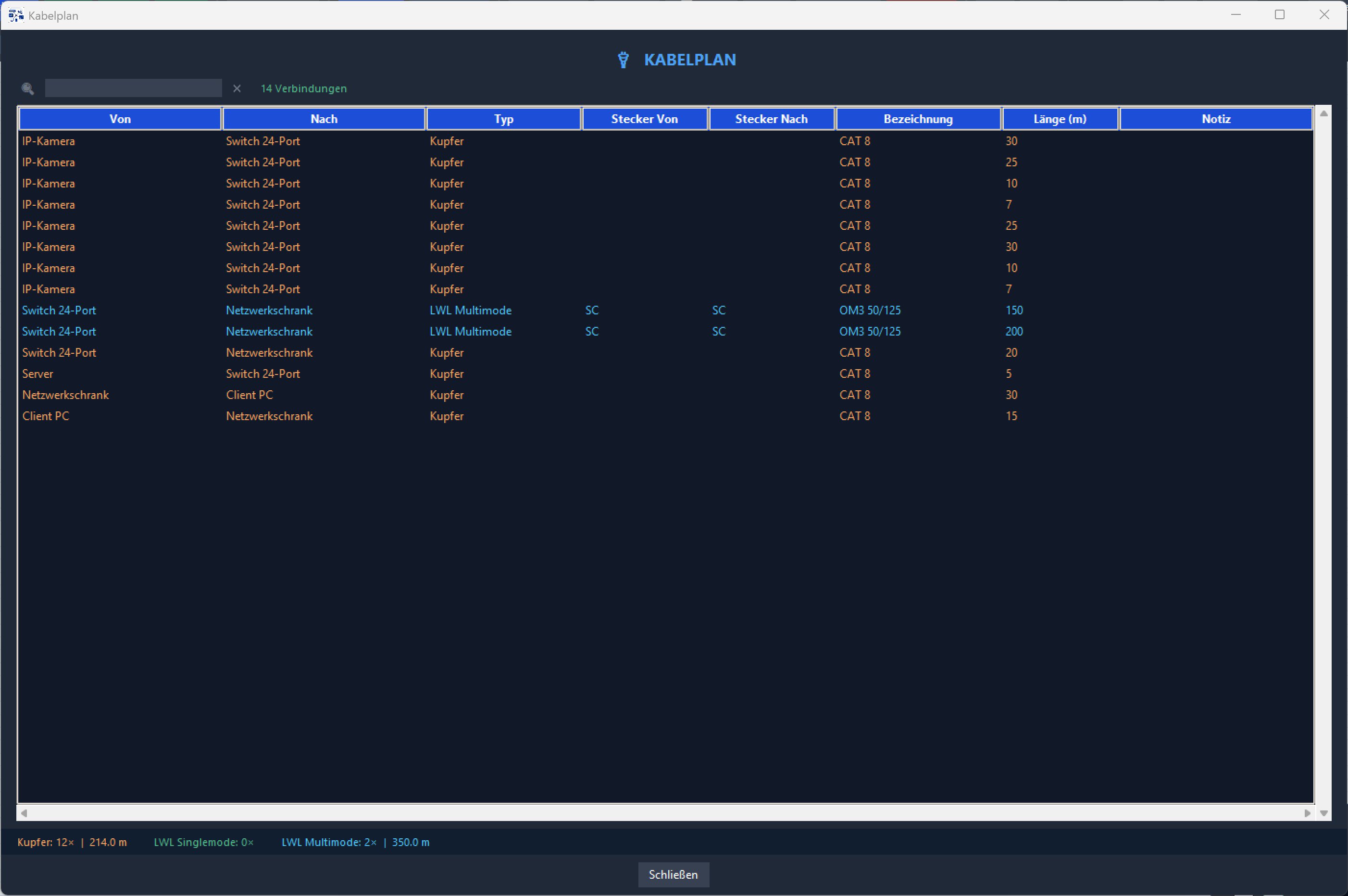

Im Mittelpunkt steht ein interaktiver Zeichenbereich, in dem Geräte per Drag & Drop platziert, verbunden und beschriftet werden. Jedes Gerät nimmt IP-Adresse, Raum, Gebäude, Kategorie und Status auf. Verbindungen werden mit Kabeltyp (Kupfer, LWL Singlemode / Multimode), Länge, Steckerart und Bezeichnung hinterlegt. Zonen und Notizen helfen dabei, größere Anlagen übersichtlich zu gliedern. Unter jedes Blatt lässt sich ein Grundriss als Bild, PDF oder DXF legen – mit Maßstab, Messfunktion und automatischer Berechnung der Kabellängen. Über 140 Stempel für Brandmelde-, Lösch-, Netzwerk-, Elektro- und Sicherheitstechnik setzen Melder, Datendosen oder Kameras direkt in die Räume. Größere Projekte lassen sich auf Blätter für Etagen, Gebäude oder Bereiche aufteilen – Verbindungen über Blätter hinweg verweisen automatisch auf ihr Gegenstück. Zu jedem Gerät lassen sich außerdem Hersteller, Modell, Seriennummer, MAC-Adresse, Equipment-Kennzeichen, Fotos und Dokumente hinterlegen.

PDF-Export & Drucken – A4 bis A0

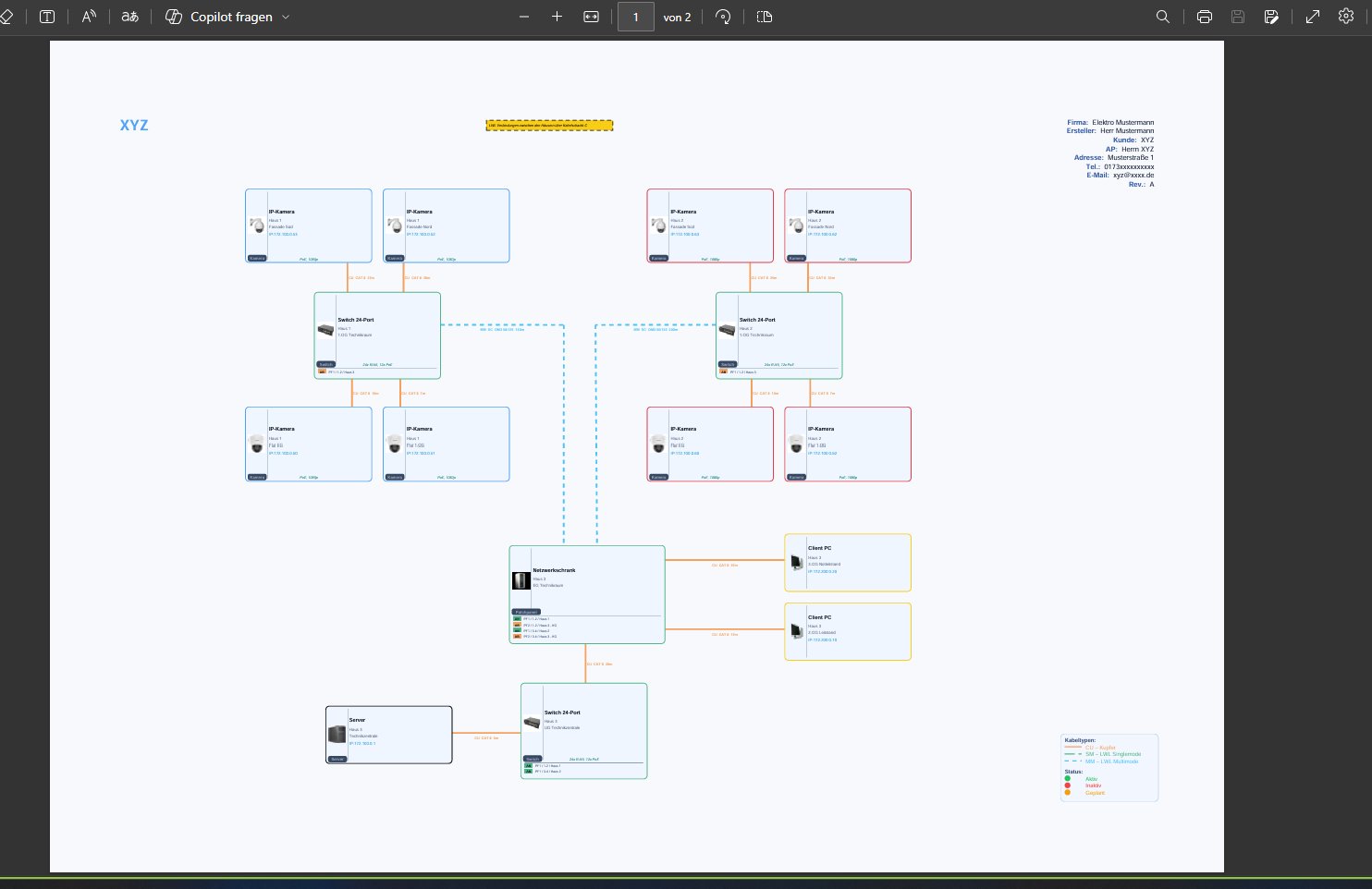

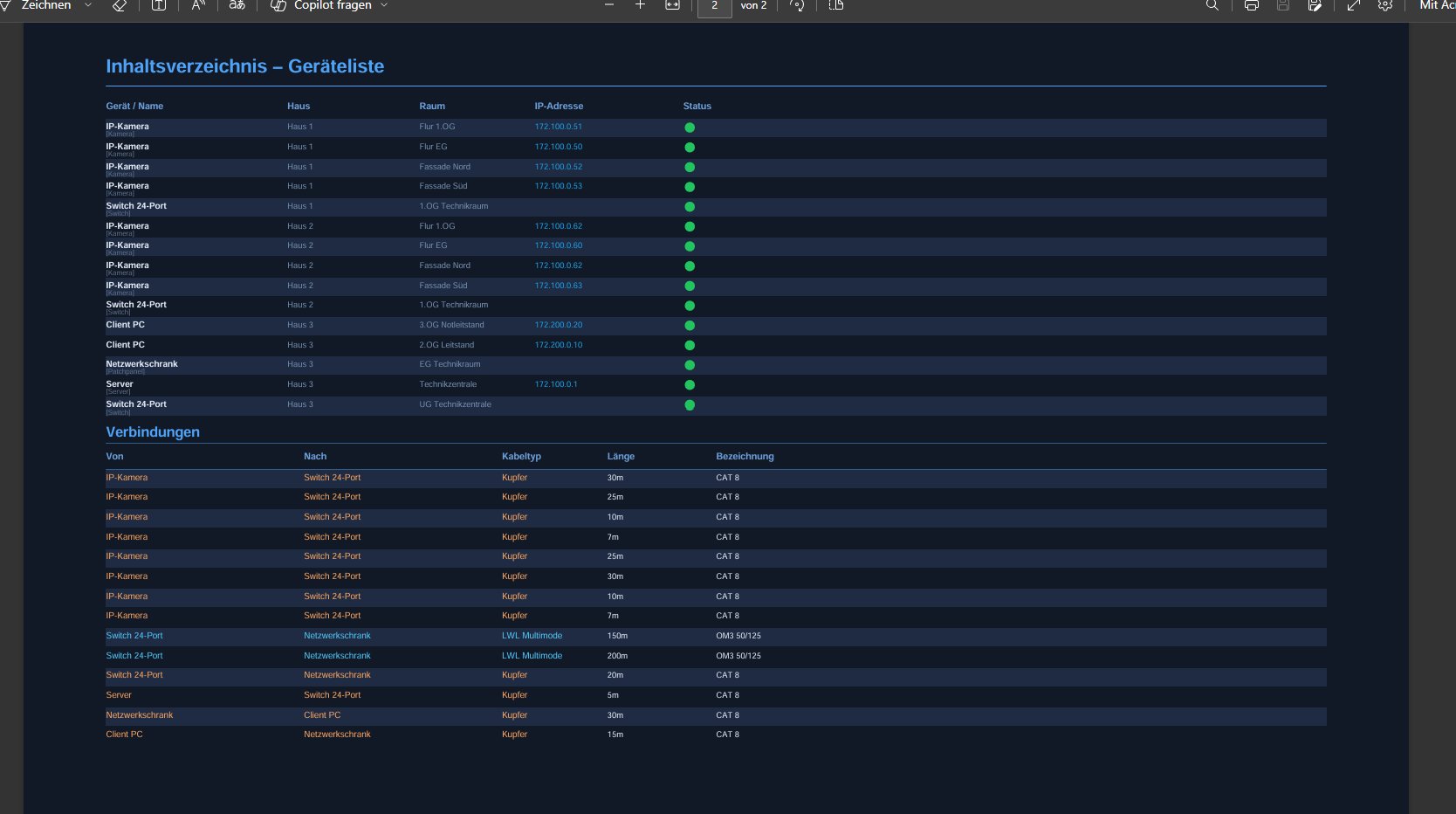

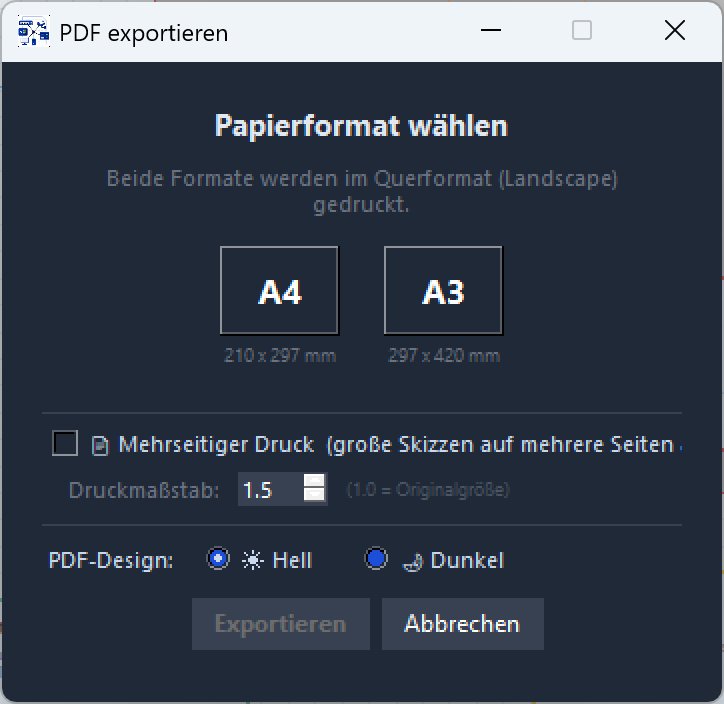

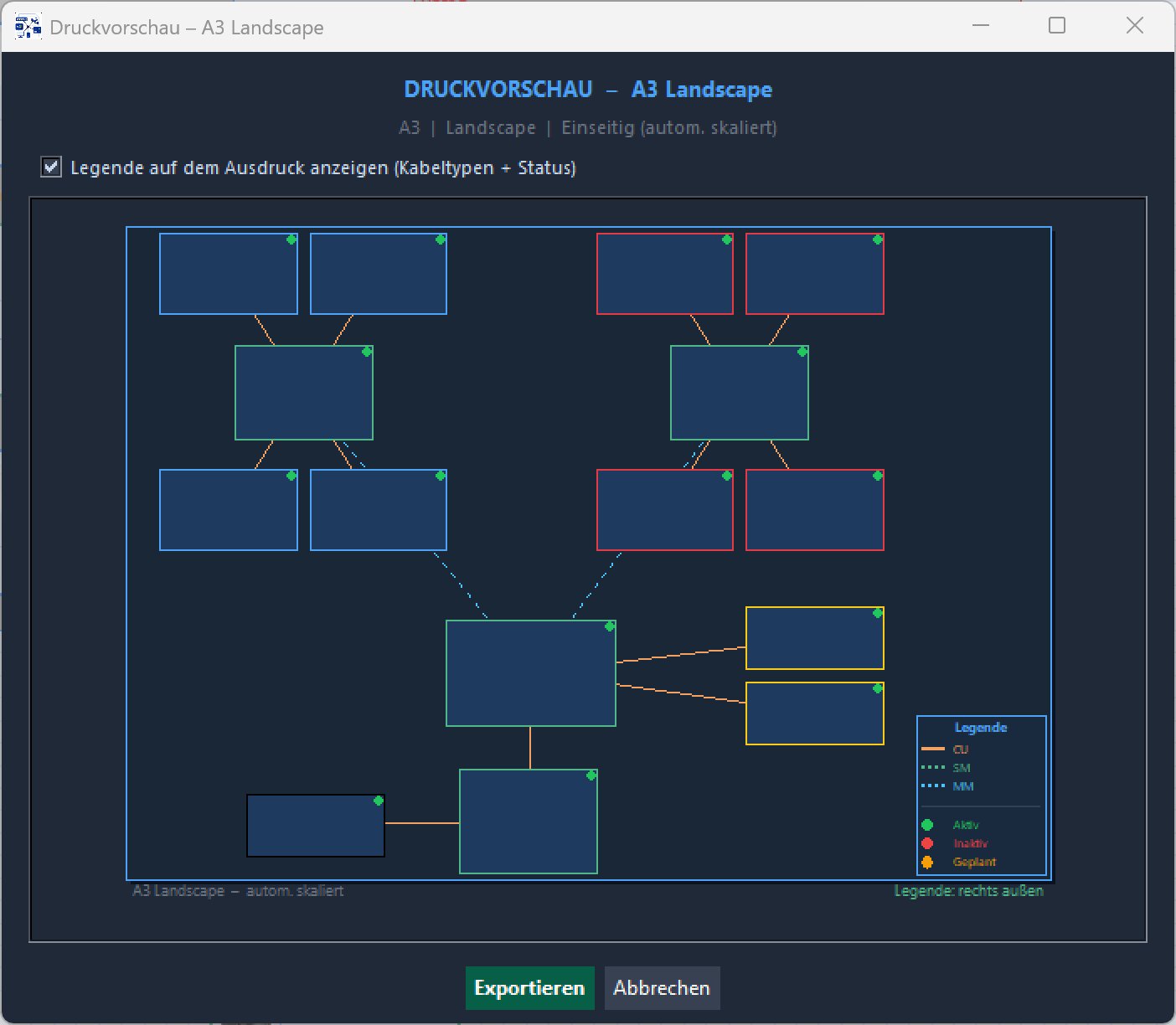

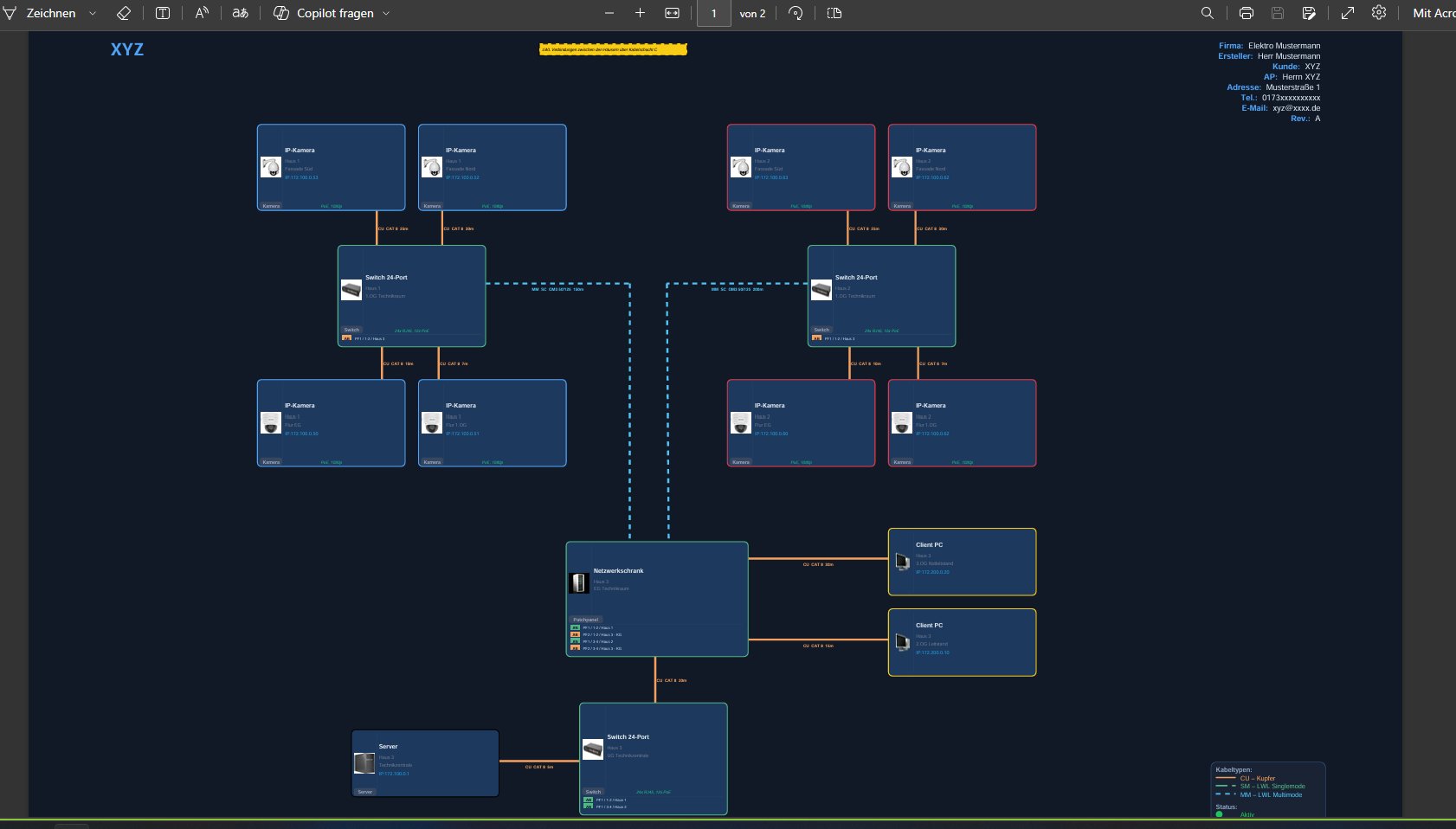

Mit einem Klick erzeugt NetPlan einen druckfertigen PDF-Bericht — in A4 oder A3 oder im Großformat A2 bis A0 für den Plotter, im hellen oder dunklen Design. Für sehr große Anlagen steht zusätzlich ein mehrseitiger Posterdruck zur Verfügung. Jeder Bericht enthält den Netzwerkplan (eine Seite je Blatt), Geräteliste, Verbindungsübersicht und optionale Legende — alles mit Firmen- und Projektdaten im Kopfbereich, auf Wunsch mit Deckblatt und Firmenlogo, Inhaltsverzeichnis, Rack-Ansichten, Port-Listen, Revisionstabelle und Gerätefotos – auch komplett auf Englisch. Zusätzlich gibt es je Gerät ein Datenblatt als PDF. Über Datei → Drucken geht der Plan direkt an Drucker oder Plotter.

Excel- & PNG-Export

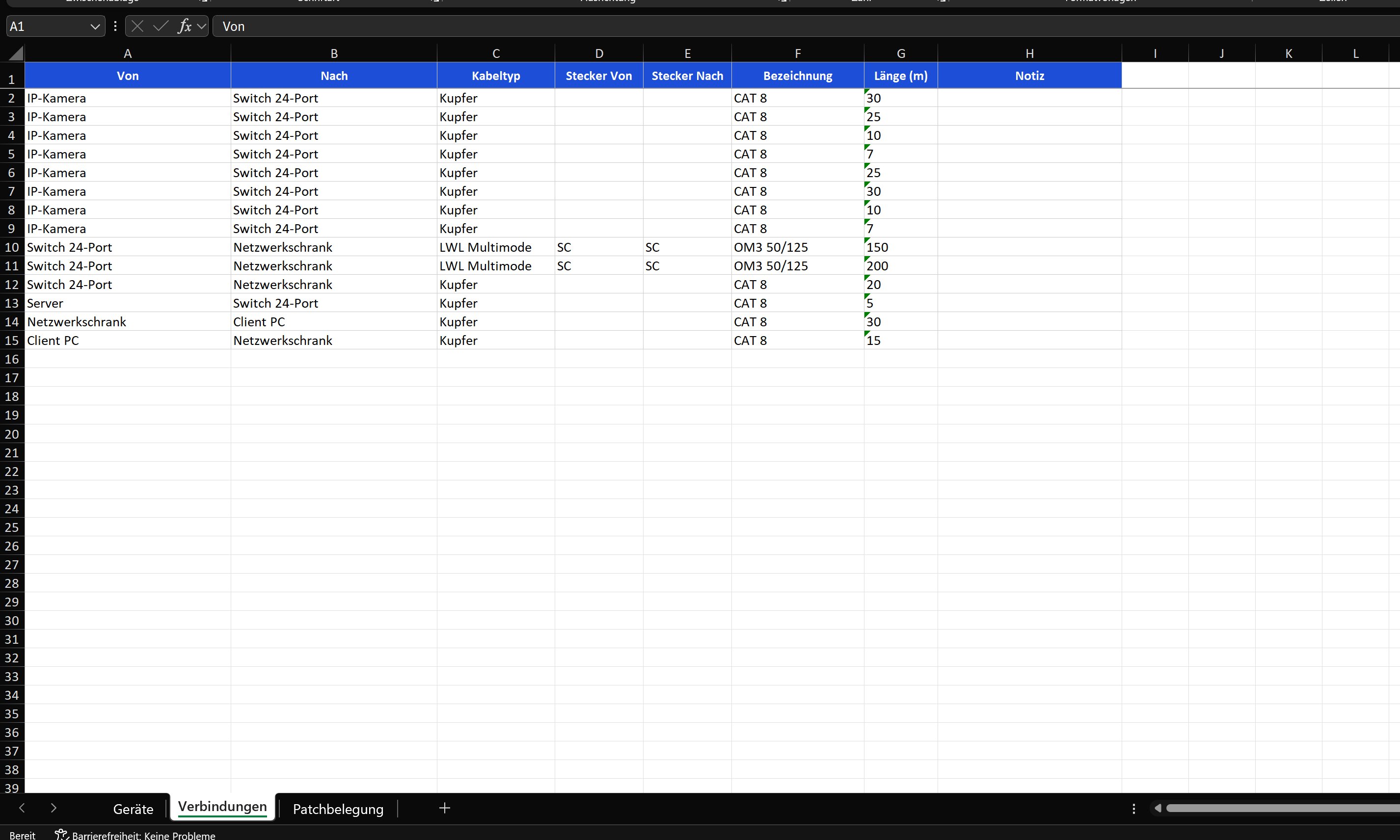

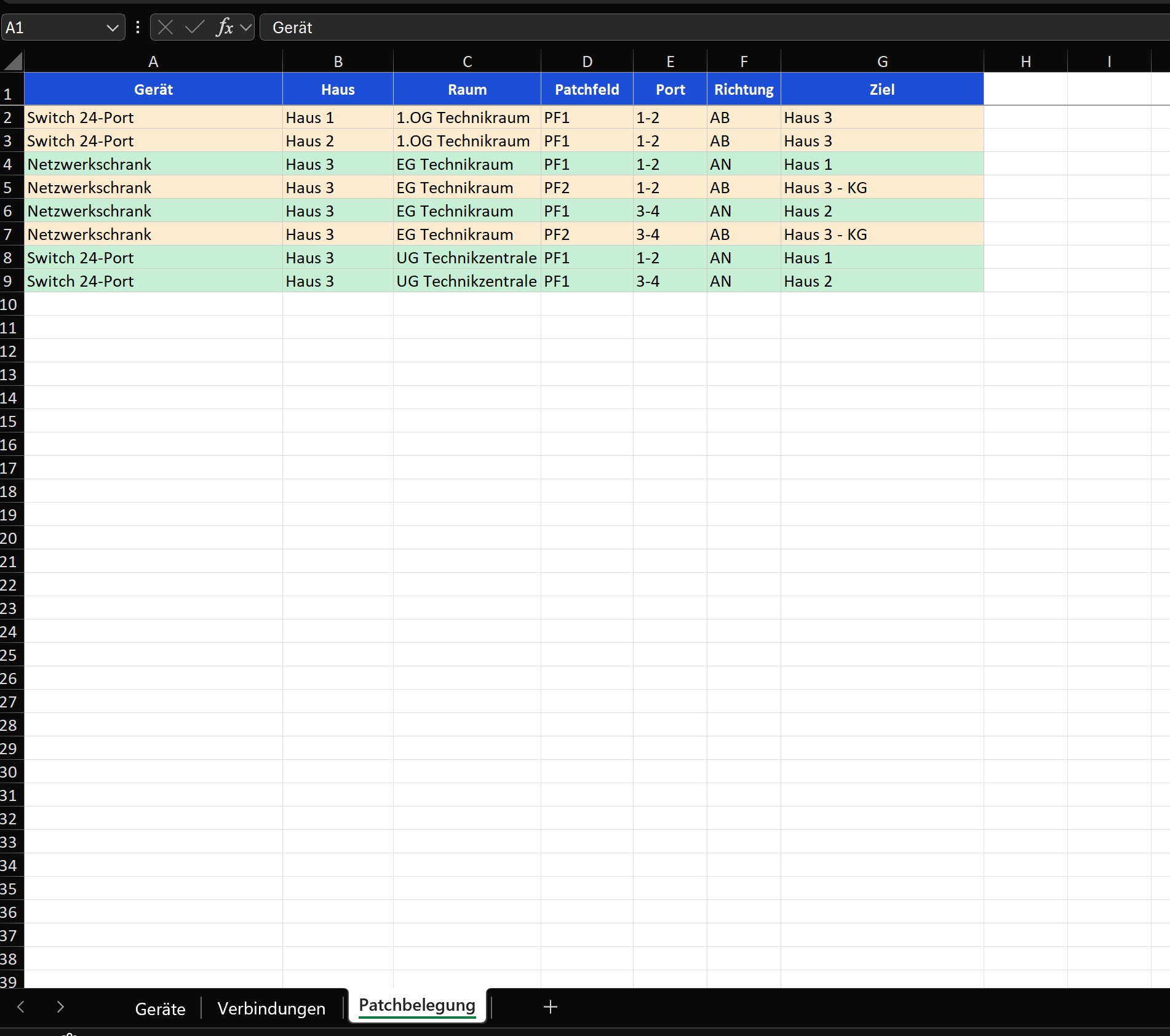

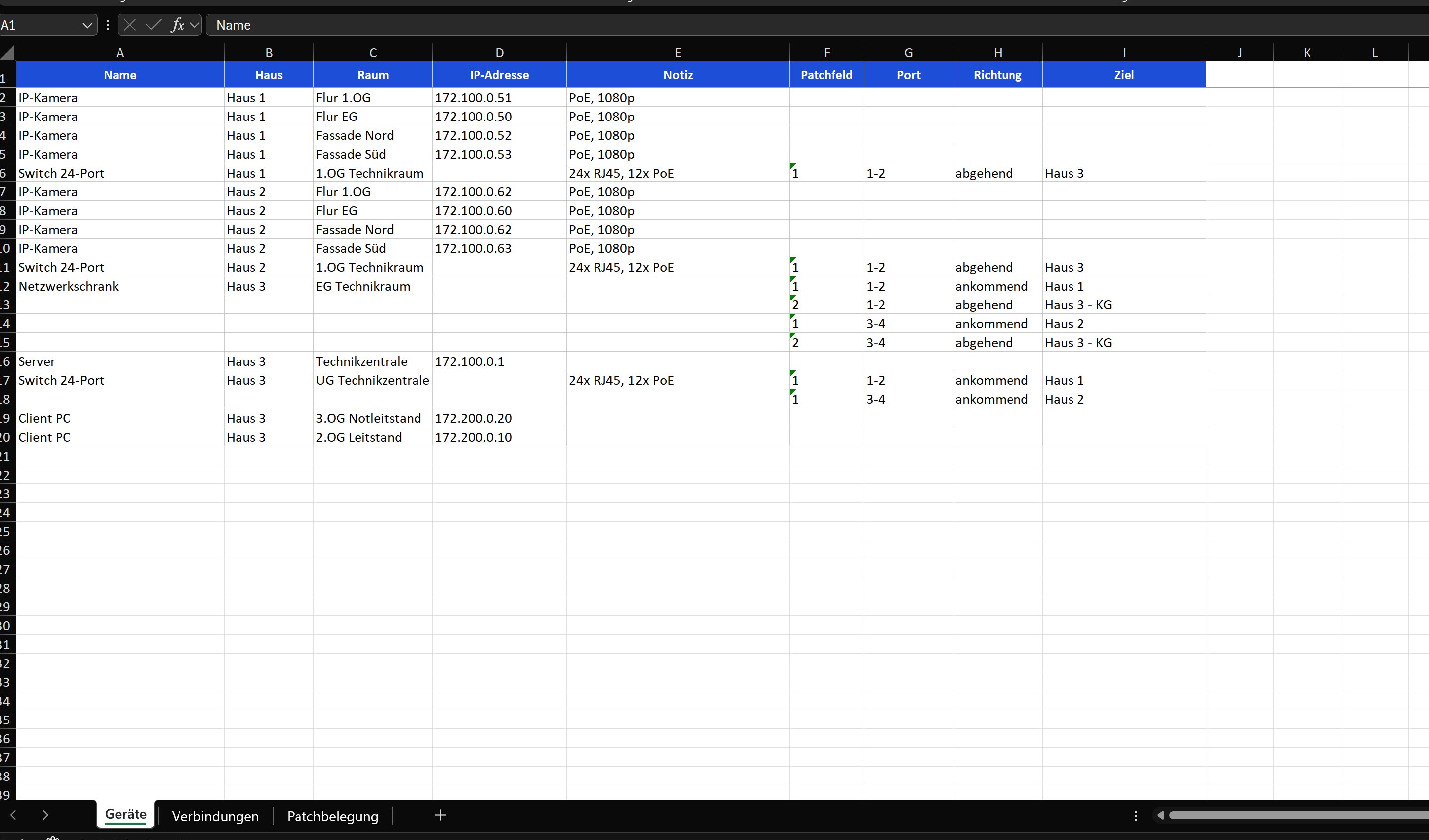

Alle erfassten Daten lassen sich als strukturierte Excel-Datei exportieren — mit Tabellenblättern für Geräteliste, Verbindungen und Patchbelegung — optional ergänzt um IP-Adressplan, Rack-Belegung, Port-Listen, Materialliste als Bestellübersicht, Aufgaben und Änderungshistorie. Umgekehrt lassen sich Gerätelisten aus Excel oder CSV importieren – auch die eigene exportierte Liste, bearbeitet und wieder eingelesen. Für Präsentationen oder externe Berichte steht zusätzlich ein PNG-Export zur Verfügung, der den aktuellen Plan als hochauflösendes Bild speichert.

Weitere Funktionen im Überblick

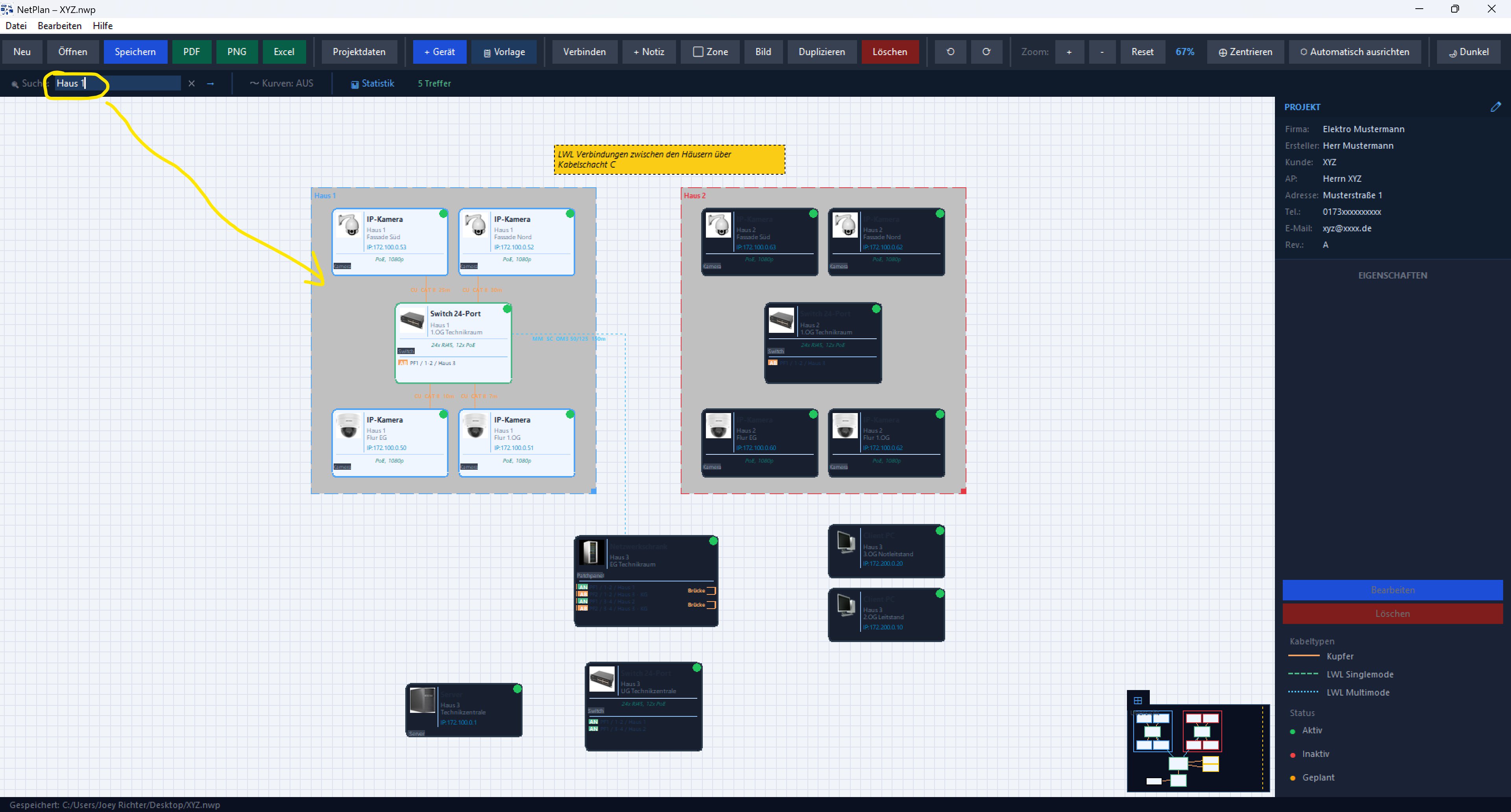

NetPlan bietet eine Live-Suche nach Name, Raum, Gebäude, IP-Adresse, Hersteller, Modell, Seriennummer und MAC mit automatischer Hervorhebung der Treffer. Eine Patchfeld-Verwaltung erfasst Belegungen mit Port, Richtung und Ziel direkt am Gerät. T-Abzweige bilden Stichleitungen ab, Aufgaben halten offene Punkte direkt in der Zeichnung fest, Revisionen frieren Planstände ein und zeigen später jede Änderung. Etiketten mit QR-Code führen per Scan direkt zum Gerät. Zeichnungen lassen sich per Passwortschutz (AES-256) mit persönlichem Notfall-Schlüssel sichern. Undo/Redo mit bis zu 50 Schritten, Auto-Speichern, eine Änderungshistorie mit Benutzernamen, Gerätevorlagen zum Exportieren und Weitergeben an Kollegen, eine Oberfläche auf Deutsch oder Englisch sowie ein wählbares Dark- und Light-Theme und eine geführte Einführung für den schnellen Einstieg runden das Werkzeug ab. NetPlan läuft vollständig offline unter Windows — kein Abo, keine Cloud.
